原理簡介
采用電容均壓原理，在管形導體上繞制有機絕緣材料，根據電壓等級設計包繞層數，在設定的層數中制作電容屏構成一串同軸圓柱電容器，主絕緣采用變屏距均壓設計，電容屏徑向及軸向電壓分布均勻，絕緣強度和抗短路能力強，主絕緣外采用有機復合護套加以保護，強化了主絕緣的電氣強度及沿面電位分布的均勻性和耐惡劣氣候性能。
產品特點
產品用于各種電氣設備接線端子之間的連接。產品各相絕緣獨立密封,全
程絕緣屏蔽，不受環境干擾，可靠性高。導流體為管形，集膚效應系數低，
載流量大，機械強度高，承受短路電流能力強，安裝跨距大?？芍苯影惭b在
金屬構架上，省去穿墻套管和支柱絕緣子，具有較強抗震能力。安裝方便，
免于維護。
產品結構
1.載流體 2.增爬傘裙 3.絕緣護套 4.接地引線

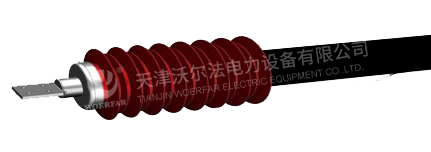

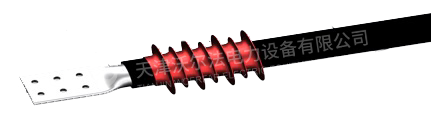

40.5kV及以下產品外部結構
1.接線端子 2.均壓環 3.硅橡膠傘裙 4.外護套 5.末屏引線
72.5kV及以上產品外部結構
1.載流體 2.電容屏 3.屏間絕緣層 4.內層護套 5.外層護套 6.接地引線

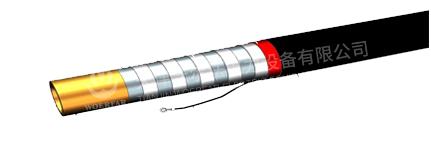

內部結構1

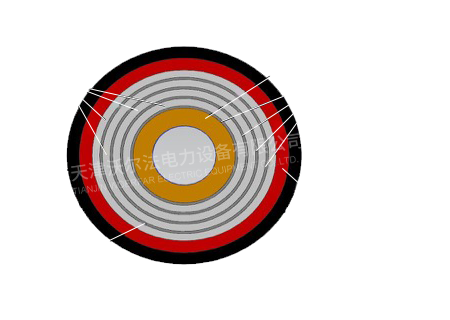

內部結構2
性能參數
表格
|
額定電壓 （kV） |
額定頻率（Hz） |
工頻耐受電壓（kV） |
雷電沖擊耐受電壓（kV） |
局部放電水平 |
介質損耗因數 tanδ |
|
|
局部放電測量電壓（kV） |
局部放電量（pC） |
|||||
|
12 |
50 |
42 |
75 |
15/10 |
≤10/5 |
在10kV電壓下 tanδ≤0.005（-10℃~40℃）
|
|
24 |
50 |
58 |
125 |
24/15 |
≤10/5 |
|
|
40.5 |
50 |
95 |
185 |
36/25 |
≤10/5 |
|
|
72.5 |
50 |
155 |
325 |
87 |
≤5 |
|
|
126 |
50 |
230 |
450 |
151 |
≤5 |
|
管型母線中間連接方式
1.母線 2.補強襯管 3.焊道

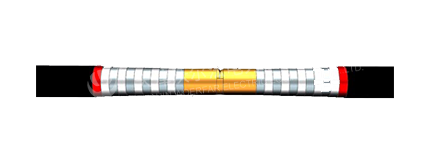

（a）母線焊接示意圖

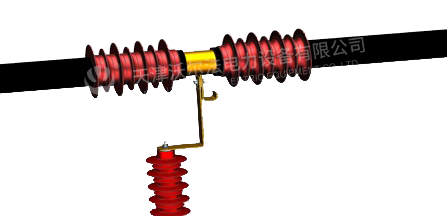

（c）避雷器或接地鉤半絕緣引出線示意圖
1.母線 2. 銅箔軟連接 3.螺栓

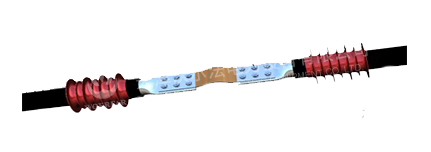

（b）伸縮節連接示意圖
管型母線的終端典型連接方式

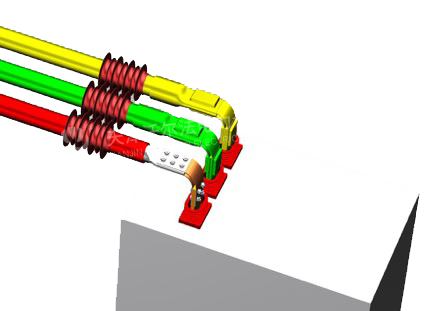

（d）管母終端開關柜進線軟連接示意圖
（e）管母終端變壓器出線套管軟連接示意圖
管型母線的連接整體示意圖

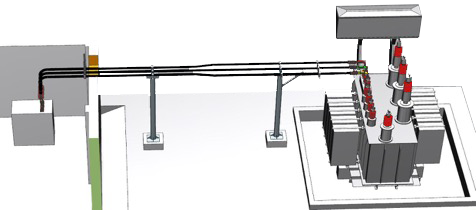

（f）變壓器與開關柜全絕緣封閉管形母線架空連接示意圖
（h）母線固定示意圖

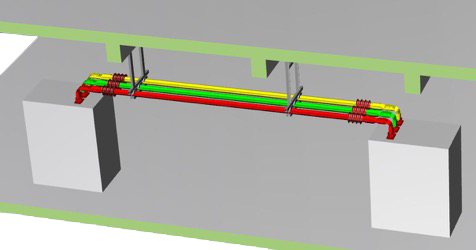

（g）開關柜與開關柜全絕緣封閉管形母線架空連接示意圖
