產品描述
隨著風力發電機組單機容量不斷提高，電力傳輸裝置電流不斷增大，海上風電對防水密封要求嚴格，傳統的風能電纜和導電軌已無法適應風機大容量電能傳輸。風能電纜多根并聯安裝敷設困難、成本偏高，電流分配不均、電纜過載易引發事故；風電導軌機械連接點多、抗震性差、易發生相間短路，無法做到可靠的防水密封， 難以適應高腐蝕海洋性氣候。
整體式風電管型母線采用離相布置、整體絕緣、防水密封的結構，用單根管母替代每相多根電纜并聯的方式傳輸電能，克服上述兩類產品存在的諸多缺陷。產品可靠性高，全壽命周期免于維護。
產品特點
◆ 產品采用側扶滑動限位、底部托舉固定，頂端有一定自由度的安裝方式以適應風電塔筒擺動和母線本體的熱脹冷縮。每相母線只有2~3個接點，且接點處采用相同材質外補強襯管焊接一體成型，無機械連接點，避免因震動造成連接點松動發熱。 母線導體采用鋁合金管，集膚效應系數低，載流量大，機械強度高且可承受一定的撓度變形。
◆ 各相母線獨立絕緣，離相布置，避免相間短路，散熱性能好，產品溫升低，抗污穢等級高，不受環境影響。
母線兩端連接電纜，連接處進行防水密封處理，適用于海洋性氣候。
◆ 母線絕緣采用無鹵阻燃絕緣熱縮管，電氣絕緣性能強，安全環保。
性能參數
◆ 額定電壓:≤3.0kV
◆ 額定電流:≤6000A
◆ 額定頻率: 50 (60) Hz
◆ 絕緣電阻:≥200MΩ
◆ 耐熱等級: E級
◆ 工頻耐壓: 24kV
◆ 溫升限值:≤50K
運行環境
◆ 自然環境：草原、高山、戈壁、沙漠、海洋等
◆ 海拔高度：整體絕緣密封，適應任何海拔高度
◆ 地震烈度：8級
◆ 環境溫度：-50～50℃
◆ 相對濕度：日最高相對濕度≤95%，月最高相對濕度90%（25℃時）
◆ 安裝類別：Ⅲ級
◆ 污穢等級：3級
型號說明
風電
|
項目 |
電力電纜 |
風電導軌 |
分段管母 |
整體管母 |
|
載流能力 |
單根電纜載流小， 需多根電纜并聯 |
較大，≤4000A |
較大，≤4000A |
較大，≤6000A |
|
結構差異 |
存在臨近效應影響，電流分配不均，個別電纜 易過載發熱老化，縮短使用壽命 |
機械性硬連接點較多， 易松動，抗震性、密封性差，易損壞發生故障 |
機械性軟連接點多， 易松動，連接部位絕 緣易疲勞老化，造成絕緣性能下降 |
連接部位焊接一體成型，無機械性連接點， 絕緣一致性好 |
|
安裝方式 |
側抱緊支撐，絕緣層受力，安全性差 |
側懸支撐，減震器易老化，可靠性差 |
側抱緊支撐受力，可靠性不高 |
底部托舉固定、側扶 限位，可靠性高 |
|
后期維護 |
需整條更換，操作困難 |
單節拆卸更換， 操作困難 |
單節拆卸更換， 操作困難 |
免維護 |
|
使用壽命 |
10年左右 |
20年 |
20年 |
30年 |
產品結構

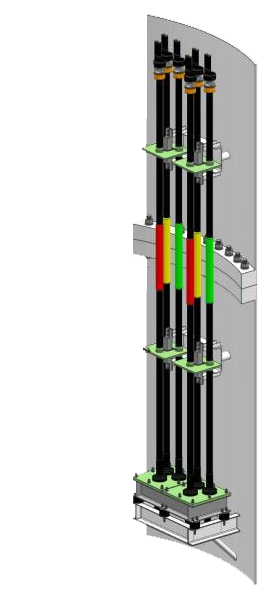

ZFGM-2.0MW雙饋產品

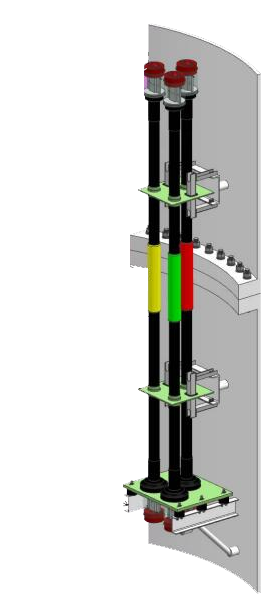

ZFGM-3.0雙繞組直驅產品

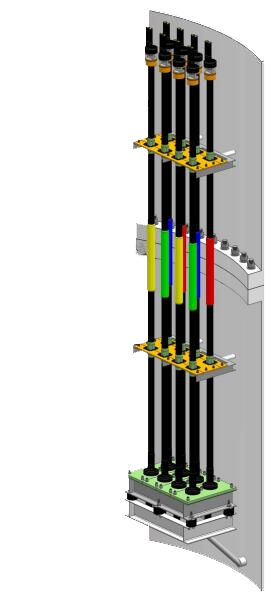

ZFGM-2.5MW直驅產品

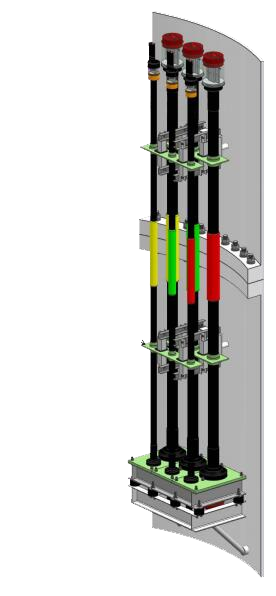

ZFGM-3.XMW雙饋產品
